1. Wybór miejsca i materiałów instalacji

Zapoznaj się z dokumentacją klienta, obszarem instalacji jest płaski dach cementowy, którego nośność wynosi zazwyczaj 30 kg/m2.

Następnie należy zbadać wpływ cieni, takich jak drzewa, wysokie mury i inne przeszkody. Należy również upewnić się, że instalacja jest skierowana na południe.

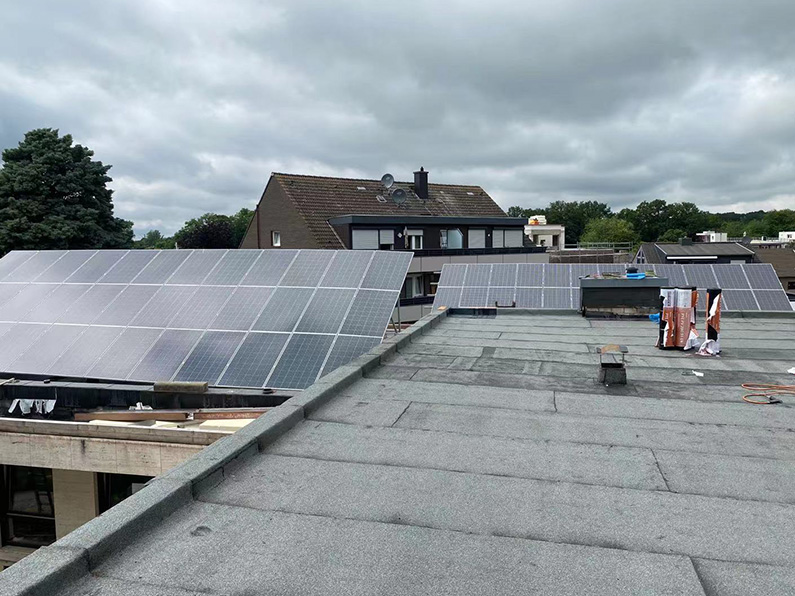

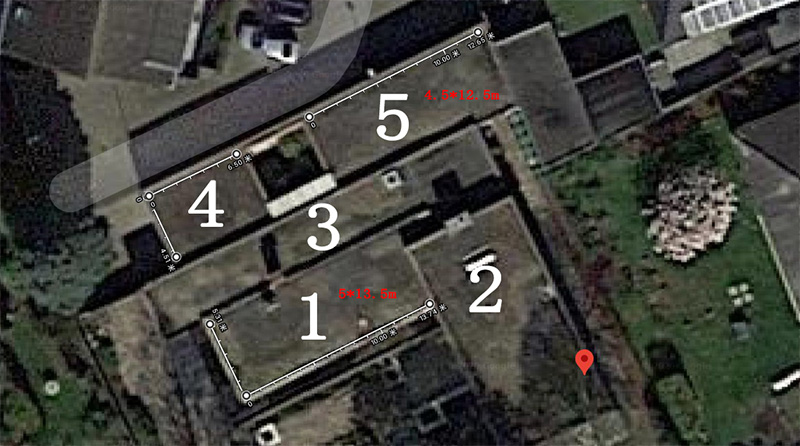

Na podstawie zdjęć i mapy satelitarnej dostarczonych przez klienta potwierdziliśmy, że na dachu jest 5 miejsc, w których można dokonać instalacji.

2. Wybór odpowiedniego modułu fotowoltaicznego

Klient wymagał mocy wytwórczej wynoszącej około 60 kWh.

Według danych NASA możemy wywnioskować, że efektywny czas wytwarzania energii elektrycznej w tym miejscu wynosi 3 godziny, przy czym wymagana jest moc paneli wynosząca około 20 kW.

Następnie, obliczając powierzchnię instalacji i rozmiar paneli słonecznych, wybraliśmy monokrystaliczne panele o wyższej wydajności 320 W, w sumie 72 sztuki,

który jest również modułem głównym.

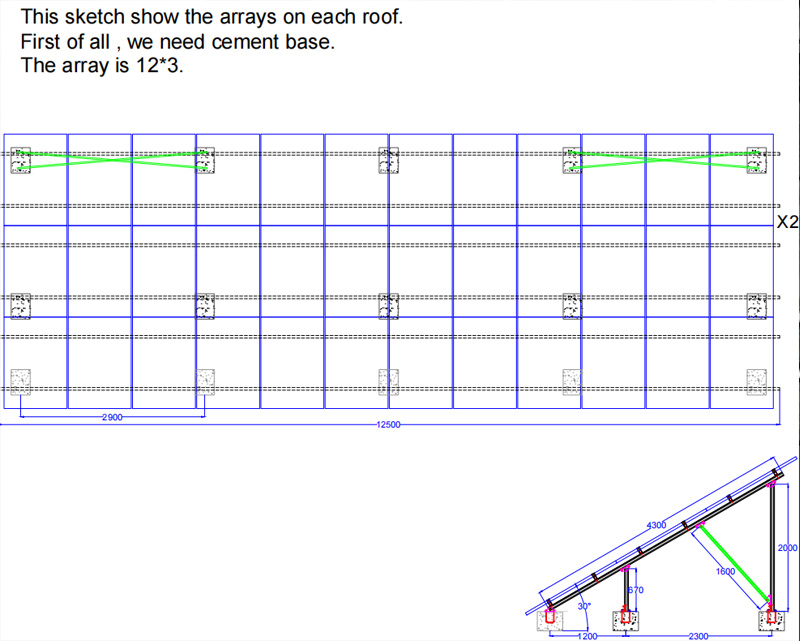

Optymalne miejsce montażu to 36 paneli w każdym obszarze 1 i 5, przy czym panele w każdym obszarze powinny być rozmieszczone w układzie 3*12.

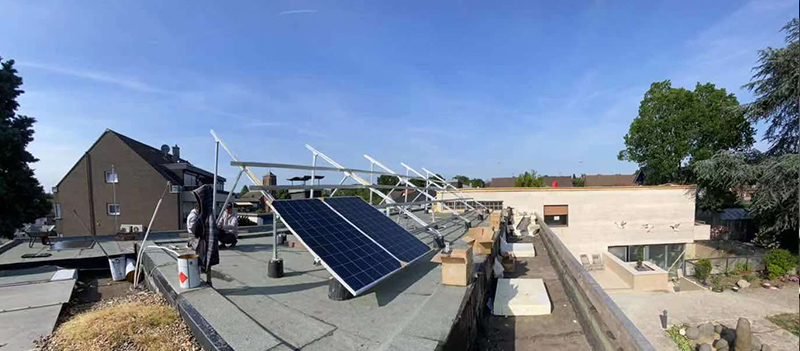

3. Zaprojektuj wspornik

W zależności od wymagań montażowych możemy wybrać ocynkowane belki U o większej wytrzymałości.

4.Konstrukcja szeregowo-równoległa PV

Aby ograniczyć ryzyko, połączyliśmy ze sobą systemy zainstalowane na dachach 1 i 5, dzięki czemu można nimi sterować niezależnie.

Ponieważ łączna moc słoneczna każdego dachu wynosi 11,5 kW, wyposażyliśmy każdy system w falownik magazynujący energię o mocy 10 kW, który może osiągnąć maksymalną moc

moc wejściowa 13 kW.

Optymalny zakres napięcia wejściowego wynosi 500–600 V, a napięcie każdego panelu słonecznego wynosi 30 V. Aby osiągnąć optymalny standard, należy podłączyć 18

36 paneli połączonych szeregowo, a następnie równolegle. Daje nam to napięcie wejściowe DC wynoszące 540 V.

Za pomocą falownika napięcie 540 V będzie wytwarzać trójfazowe napięcie prądu przemiennego o wartości 380 V.

5. Kable

Wszystkie systemy fotowoltaiczne powinny być wyposażone w specjalne kable miedziane.

Dodaj wodoodporne złącza na złączach kablowych.

Średnica kabla musi być również zaprojektowana zgodnie z przepływającym przez niego prądem, np. w przypadku systemu o mocy 10 kW projekt wyjścia

można używać 6 kwadratowych kabli.

Ponadto moduł fotowoltaiczny i falownik muszą być połączone przewodem uziemiającym.

6. Bateria

W przeciwieństwie do czysto podłączonych do sieci systemów fotowoltaicznych, systemy magazynowania energii nie tylko mogą pobierać energię elektryczną z sieci, ale także łączyć akumulatory w celu magazynowania energii

jeśli występuje nadwyżka wytwarzanej energii.

Ten model jest zwykle stosowany w ramach polityki taryfowej „szczytowo-dolinnej”.

Gdy taryfa osiąga szczyt, zużywana jest energia elektryczna zmagazynowana, a gdy osiąga najniższy poziom, zużywana jest energia elektryczna z sieci.
